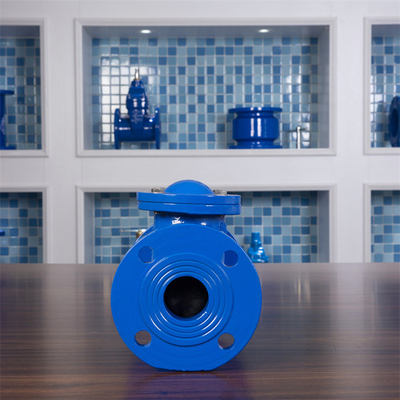

বল চেক ভালভ হল মাল্টি-বল, মাল্টি-চ্যানেল, মাল্টি-কোন ইনভার্টেড ফ্লুইড স্ট্রাকচার সহ একটি চেক ভালভ, যা প্রধানত সামনে এবং পিছনের ভালভ বডি, রাবার বল, শঙ্কু বডি ইত্যাদি নিয়ে গঠিত।

এর কাজের নীতি হল: রাবার বলটি ভালভের খোলা এবং বন্ধ করার জন্য একটি ছোট স্ট্রোকের জন্য গম্বুজ কভারে রোল করে।যখন জলের পাম্প শুরু হয়, তখন জল চাপের ক্রিয়ায় রাবার বলটি খুলে দেয়, যাতে রাবার বলটি ডানদিকে গড়িয়ে যায়, এর অবস্থানটি পিছনের ভালভের শরীরে শঙ্কু দ্বারা স্থির হয় এবং চেক ভালভটি খোলে;পাম্প বন্ধ হয়ে যাওয়ার পর, রিটার্ন ওয়াটার প্রেশারের কারণে রাবার বলকে চেক ভালভ বন্ধ করতে বাম সামনের ভালভ বডিতে গড়িয়ে যেতে বাধ্য করে।রাবার বলটি ফাঁপা স্টিলের বল দিয়ে তৈরি, এবং ভাল স্থিতিস্থাপকতা সহ রাবারটি কেবল সিলিং নিশ্চিত করতে পারে না, তবে ভালভ বন্ধ করার প্রক্রিয়া চলাকালীন পাইপলাইন সিস্টেমের ক্ষতিও কমাতে পারে।যখন ভালভটি খোলা হয়, তখন গর্তযুক্ত শঙ্কু-আকৃতির শরীরটি স্টিলের বলটিকে ঠিক করতে পারে এবং রাবার বল এবং শঙ্কু-আকৃতির শরীরের মধ্যে যোগাযোগ এলাকার চাপ দূর করতে পারে, যাতে যোগাযোগটি পৃষ্ঠের যোগাযোগ হয় এবং জলবাহী ক্ষতির কারণ হয়। ভালভ বডিতে রাবার বলের কম্পন কমে যায়।

রাবার বলটি ফাঁপা স্টিলের বল দিয়ে তৈরি, এবং ভাল স্থিতিস্থাপকতার সাথে রাবারটি সিলিং নিশ্চিত করতে পারে এবং ভালভ বন্ধ করার প্রক্রিয়া চলাকালীন পাইপলাইন সিস্টেমের ক্ষতি কমাতে পারে।ভালভ খোলার সময় ছিদ্রযুক্ত শঙ্কুটি ইস্পাতের বলটিকে ঠিক করে এবং রাবার বল এবং শঙ্কুর মধ্যে যোগাযোগের পৃষ্ঠের চাপ দূর করে, যোগাযোগের পৃষ্ঠের যোগাযোগ তৈরি করে, ভালভের রাবার বলের কম্পনের কারণে হাইড্রোলিক ক্ষতি হ্রাস করে। .বৃহৎ পাইপলাইন সিস্টেমে, তিন-প্রবাহ বা চার-প্রবাহের গোলাকার চেক ভালভের ব্যবহার বড় ভালভ প্লেট কাঠামোকে প্রতিস্থাপন করতে পারে, ভালভ প্লেটের ওজন কমাতে পারে এবং অভ্যন্তরীণ প্রবাহ চ্যানেলটিকে একটি স্বাধীন ছিদ্রযুক্ত কাঠামোতে পরিণত করতে পারে।বলটি প্রতিটি গর্তে স্থাপন করা হয়, এবং তরলটি ভালভের শরীরে প্রবেশ করার প্রক্রিয়া এবং বহিঃপ্রবাহের প্রক্রিয়াতে, তারা একে অপরের সাথে হস্তক্ষেপ না করে, ভালভ বন্ধ করার প্রক্রিয়া চলাকালীন প্রভাব বল এবং কম্পন হ্রাস না করে তাদের নিজস্ব উপায়ে চলে যায়, শব্দ কমানো, এবং চলমান বল ব্যর্থতা সম্পূর্ণরূপে নির্মূল.মাল্টি-চ্যানেল বল চেক ভালভের কোনও যৌথ অংশ নেই (শ্যাফ্ট এবং বুশিংয়ের অস্তিত্ব, কোনও আপেক্ষিক যান্ত্রিক ঘর্ষণ আন্দোলন নেই, সুইং চেক ভালভের তুলনায়, কোনও পরা অংশ নেই, এটির দীর্ঘ পরিষেবা জীবন রয়েছে , এবং কোন রক্ষণাবেক্ষণ কাজ নেই.

প্রযুক্তিগত শর্ত এবং উপকরণ:

1. কাঠামোর দৈর্ঘ্য EN 558-1, মৌলিক সিরিজ 48 (DIN 3202 F6) এর সাথে সামঞ্জস্যপূর্ণ
2. ফ্ল্যাঞ্জ সংযোগ EN 1092-2 এর সাথে সামঞ্জস্যপূর্ণ
3. নরম সীল
4. সম্পূর্ণ বোর
5. প্রযোজ্য তাপমাত্রা: -20℃～120℃
6. ভালভ বডি: ঢালাই লোহা/নমনীয় আয়রন
7. বল: EPDM প্যাকেজ
8. প্রযোজ্য আকার: DN50～DN800

পণ্য গঠন চিত্র এবং প্রধান মাত্রা:
