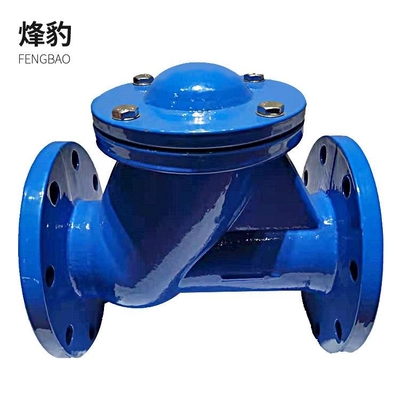

DIN3202-F6 DN300mm Pn10 নমনীয় কাস্ট আয়রন ধূসর নন রিটার্ন সুইং চেক ভালভ ফ্ল্যাঞ্জ এন্ড সহ

পণ্যের বর্ণনা

1. সুইং চেক ভালভ: সুইং চেক ভালভের ডিস্কটি ডিস্ক আকৃতির এবং ভালভ সিট প্যাসেজের শ্যাফ্টের চারপাশে ঘোরে।ভালভের উত্তরণটি সুগমিত হওয়ার কারণে, প্রবাহ প্রতিরোধ ক্ষমতা লিফট চেক ভালভের তুলনায় ছোট।এটি কম প্রবাহের হার এবং প্রবাহে বিরল পরিবর্তন সহ বড়-ব্যাসের অনুষ্ঠানের জন্য উপযুক্ত, তবে এটি স্পন্দিত প্রবাহের জন্য উপযুক্ত নয় এবং এর সিলিং কার্যকারিতা উত্তোলনের ধরণের মতো ভাল নয়।সুইং চেক ভালভ তিনটি প্রকারে বিভক্ত: একক-লোব টাইপ, ডাবল-লোব টাইপ এবং মাল্টি-লোব টাইপ।এই তিনটি ফর্ম প্রধানত ভালভ ব্যাস অনুযায়ী বিভক্ত করা হয়.
শান্ত চেক ভালভ
শান্ত চেক ভালভ
2. উত্তোলন চেক ভালভ: একটি চেক ভালভ যার ডিস্ক ভালভ বডির উল্লম্ব কেন্দ্ররেখা বরাবর স্লাইড করে।উত্তোলন চেক ভালভ শুধুমাত্র অনুভূমিক পাইপলাইনে ইনস্টল করা যেতে পারে।উচ্চ-চাপ ছোট-ব্যাসের চেক ভালভের জন্য, ডিস্কটি বল দিয়ে তৈরি করা যেতে পারে।.লিফট চেক ভালভের ভালভ বডি শেপ গ্লোব ভালভের মতই (এটি গ্লোব ভালভের সাথে সাধারণভাবে ব্যবহার করা যেতে পারে), তাই এর তরল প্রতিরোধের সহগ বড়।এর গঠন গ্লোব ভালভের মতো, এবং ভালভ বডি এবং ডিস্ক গ্লোব ভালভের মতোই।ভালভ ডিস্কের উপরের অংশ এবং বনেটের নীচের অংশ গাইড হাতা দিয়ে মেশিন করা হয়।ভালভ ডিস্ক গাইডটি ভালভ গাইড গাইডে অবাধে উত্থাপিত এবং নামানো যেতে পারে।যখন মাধ্যমটি নিচের দিকে প্রবাহিত হয়, তখন ভালভ ডিস্কটি মাধ্যমের খোঁচা দ্বারা খোলা হয়।মাঝারিটির বিপরীত প্রবাহ রোধ করতে এটি ভালভ সিটের উপর উল্লম্বভাবে পড়ে।স্ট্রেইট-থ্রু লিফ্ট চেক ভালভের মাঝারি খাঁড়ি এবং আউটলেট চ্যানেলগুলির দিকটি ভালভ সিট চ্যানেলের দিকের দিকে লম্ব;উল্লম্ব লিফ্ট চেক ভালভের মাঝারি খাঁড়ি এবং আউটলেট চ্যানেলগুলির ভালভ সিট চ্যানেলের মতো একই দিক রয়েছে এবং এর প্রবাহ প্রতিরোধের স্ট্রেইট-থ্রু টাইপের চেয়ে ছোট।
3. ডিস্ক চেক ভালভ: একটি চেক ভালভ যেখানে ডিস্কটি ভালভ সিটের পিন শ্যাফ্টের চারপাশে ঘোরে।ডিস্ক চেক ভালভের একটি সাধারণ কাঠামো রয়েছে এবং এটি শুধুমাত্র অনুভূমিক পাইপলাইনে ইনস্টল করা যেতে পারে যা দুর্বল সিলিং কার্যকারিতা সহ।
4. পাইপলাইন চেক ভালভ: একটি ভালভ যেখানে ভালভ ডিস্ক ভালভ বডির কেন্দ্ররেখা বরাবর স্লাইড করে।পাইপলাইন চেক ভালভ একটি নতুন ভালভ।এটি আকারে ছোট, ওজনে হালকা এবং প্রক্রিয়াকরণ প্রযুক্তিতে ভালো।এটি চেক ভালভের বিকাশের দিকগুলির মধ্যে একটি।যাইহোক, তরল প্রতিরোধের সহগ সুইং চেক ভালভের তুলনায় সামান্য বড়।
5. কম্প্রেশন চেক ভালভ: এই ধরনের ভালভ বয়লার ফিড ওয়াটার এবং স্টিম কাট-অফের জন্য ভালভ হিসাবে ব্যবহৃত হয়।এটিতে লিফট চেক ভালভ এবং গ্লোব ভালভ বা কোণ ভালভের ব্যাপক কার্যকারিতা রয়েছে।
এছাড়াও, কিছু চেক ভালভ রয়েছে যা পাম্প আউটলেট ইনস্টলেশনের জন্য উপযুক্ত নয়, যেমন ফুট ভালভ, স্প্রিং টাইপ, ওয়াই টাইপ ইত্যাদি।


উপাদান :
